STM-W系列水式模具控溫機主要應用于模具的加熱與恒溫。此外，駭客適用于其它有相同需求的領域。此系列模溫機以模具回水直接冷卻的方式，再有泵浦加壓經過電熱管高溫加熱后送至模具，來達到加熱與恒溫的要求。其優化的設計使加熱溫度可達120°C。采用P.I.D溫度控制，可確保高性能的穩定溫度控制，其溫差可控制在±1°C。

本機特點：
1、采用全數位P.I.D分段式溫控系統，在任何操作狀態下可維持穩定的磨具溫度，控制精度達 ±1°C；
2、多項安全裝置，當發生故障時，本機可自動偵測到異常并有指示燈顯示異常；
3、直接冷卻效果佳，自動直接補水裝置，可快速降溫至設定溫度；
4、內部采用不銹鋼制造，高壓防爆；

5、外形設計美觀大方便于拆卸，維修方便。

從模具回來的高溫水經過管路回到模溫機，經泵浦加壓后輸送到加熱器，通過電熱管加熱送至模具，如此循環過。在此過程中，如果高溫水溫度過高，系統啟動電磁閥，冷卻水進入系統對高溫水進行直接冷卻，降低高溫水的溫度，從而實現恒溫的目的。如果高溫水的溫度過高還是維持高溫至RGO（超溫保護器）的設定溫度，系統啟動高溫報警并停止工作；如果冷卻水壓達不到設定要求，壓力開關發出低壓信號，系統啟動低壓報警并停止工作。

規格表

機型	最高溫度（°C）	電熱（kw）	泵浦功率（kw）	泵浦最大流量（L/min）	泵浦最大壓力	加熱桶數量	加熱桶容量（L）	冷 卻方式	模具接頭（inch）	外形尺寸（mm）（HxWxD）	凈重（kg）
SEM-600W	120	6	0.37	27	3.8	1	3.0	直接冷卻	3/8′′(2x2)	635x280x740	60
SEM-600W-DW	120	6x2	0.37x2	27x2	3.8	2	3.0x2	直接冷卻	3/8′′(4x2)	655x510x740	100
SEM-900W	120	9	0.75	42	5.0	1	3.0	直接冷卻	3/8′′(2x2)	655x280x740	72
SEM-900W-D	120	9x2	0.75x2	42x2	5.0	2	3.0x2	直接冷卻	3/8′′(4x2)	655x510x740	105
SEM-1200W	120	12	1.5	74	6.2	2	6.0	直接冷卻	3/8′′(4x2)	695x340x815	120
SEM-2400W	120	24	2.8	130	8.0	2	7.4	直接冷卻	1′′（1x2）	870x360x930	140
SEM-3600W	120	36	4.0	200	8.0	4	17.4	直接冷卻	1′′（1x2）	980x415x930	165

注：1）為確保加熱溫度的穩定性，冷卻水壓不得低于2kg/cm?，但亦不得超52kg/cm?；
2）以上機器可加安裝泵浦逆轉排水功能，機型后加注“R”;
3）“D”表示雙段；
4）泵浦測試條件：50Hz電源。20°C純凈水。

TM-PW高溫規格表

機型	最高溫度（°C）	電熱（kw）	泵浦功率（kw）	泵浦最大流量（L/min）	泵浦最大壓力	加熱桶數量	加熱桶容量	冷卻桶容量	冷卻方式	模具接頭	外形尺寸（mm）（HxWxD）	凈重（kg）
STM-600W	180	6	0.55	27	3.8	1	3.4	2	直接冷卻	3/8′′(2x2)	765x320x765	80
STM-600W-D	180	9	1.75	42	5.0	1	3.4	2	直接冷卻	3/8′′(4x2)	765x320x765	85
STM-900W	180	12	1.5	74	6.2	1	3.4	4.6	直接冷卻	1′′（1x2）	795x340x820	95



注：1）“PW”表示高溫水式；
       2）為確保加熱溫度的穩定性，冷卻水壓力不得低于2kg/cm3，但亦不得超52kg/cm3；
       3）泵浦測試條件：50Hz電源，20°C純凈水，（最大流量和最大壓力允許±10%的偏差）
       4）機器電壓規格為：3Φ，400V,50Hz。

模溫機標準型、高溫型選定參選

成型機鎖模能力（T）	成型能力（kg/hr）	泵浦流量（L/min）
25以下	3以下	10
25-50	3-6	25/27
50-100	6-12	25/27
100-200	12-25	25/27
200-300	25-40	40/38
300-650	40-80	65/58
650以上	80以上	120/100

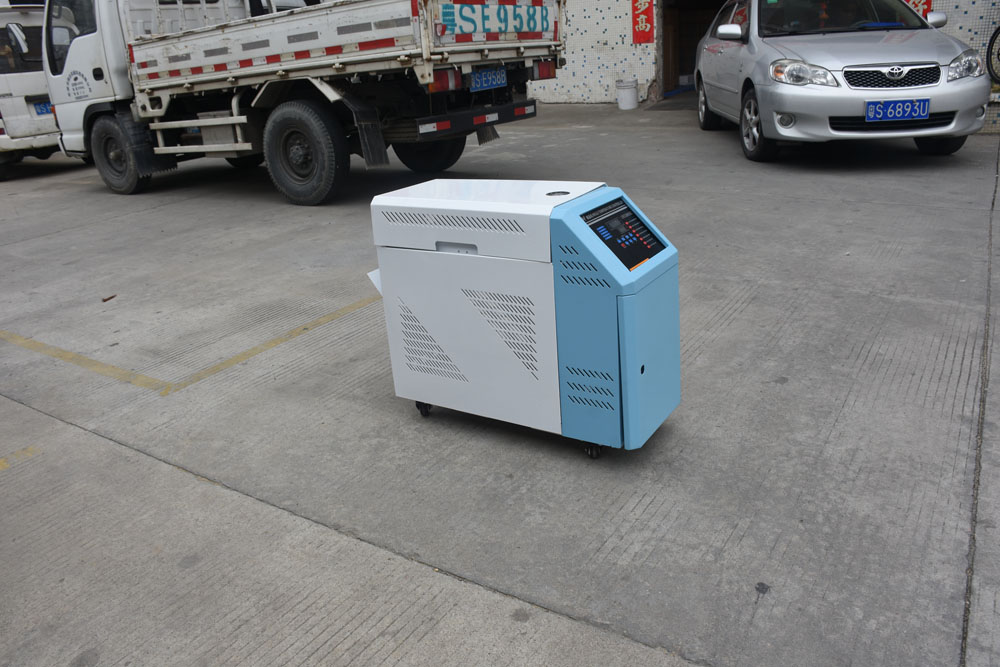

產品原理實圖
